Objekt-Oberflächen trennen

Verwenden Sie die Option Objekt-Oberflächen trennen, wenn Sie bestimmte Polygone von einem Bauteil trennen möchten. Dies ist hilfreich, wenn Sie einem Bauteil verschiedene Materialien zuweisen möchten oder wenn Bauteile zusammen modelliert wurden und Sie mit diesen unabhängig arbeiten möchten.

So trennen Sie Objekt-Oberflächen

  1. Wählen Sie ein Bauteil aus und starten Sie das Tool Objekt-Oberflächen trennen über den Abschnitt Tools im Ribbon oder über das Kontextmenü in der Echtzeitansicht.
  2. Wählen Sie die Trennungsmethode – Durch Trennungswinkel oder nach Polygonen.
  3. Jetzt können Sie entweder eine einzelne Oberfläche über die Marquée-Auswahl, die Pinsel-Auswahl oder die Oberflächenauswahl zu trennen oder alle Oberflächen mit der Bauteilauswahl.
    • Marquée-Auswahl:
      1. Halten Sie Shift+LMT gedrückt und ziehen Sie, um die Marquée-Auswahl zu verwenden.
      2. Klicken Sie auf Oberfläche trennen, um den ausgewählten Bereich in eine separate Oberfläche aufzuteilen. Jetzt erscheint die Oberfläche in der Bauteileliste.
    • Pinsel-Auswahl:
      1. Halten Sie Alt+LMT gedrückt, um die Pinsel-Auswahl zu verwenden, und Ihre Auswahl auf Ihr Modell zu malen.
      2. Klicken Sie auf Oberfläche trennen, um den ausgewählten Bereich in eine separate Oberfläche aufzuteilen. Jetzt erscheint die Oberfläche in der Bauteileliste.
    • Oberflächenauswahl:
      1. Klicken Sie auf die Oberfläche, die Sie in der Vorschau aufteilen möchten. Dies wird grün hervorgehoben. Wenn Sie beim Auswählen von Oberflächen Strg/Cmd gedrückt halten, können Sie mehrere auswählen.
      2. Klicken Sie auf Oberfläche trennen, um den ausgewählten Bereich in eine separate Oberfläche aufzuteilen. Jetzt erscheint die Oberfläche in der Bauteileliste.
      3. Wählen Sie das Bauteil in der Liste aus und klicken Sie erneut auf den Namen, um die Oberfläche umzubenennen.
    • Bauteilauswahl:
      1. Wählen Sie das zu trennende Bauteil aus (wird in der Vorschau mit einem orangefarbenen Umriss angezeigt).
      2. Klicken Sie auf Alle abtrennen. Abhängig von der Trennungsmethode werden nun eine Reihe neuer Oberflächen in der Liste angezeigt.
  4. Wenn Sie etwas geteilt haben, das nicht geteilt werden soll, aber ansonsten mit den von Ihnen erstellten Oberflächen zufrieden sind, können Sie die relevanten Oberflächen erneut zusammenfügen.
    • Wählen Sie die relevanten Flächen in der Liste aus. Wenn Sie bei Auswahl die Umschalttaste gedrückt halten, werden mehrere ausgewählt.
    • Klicken Sie auf Zusammenfügen.

Tool UI

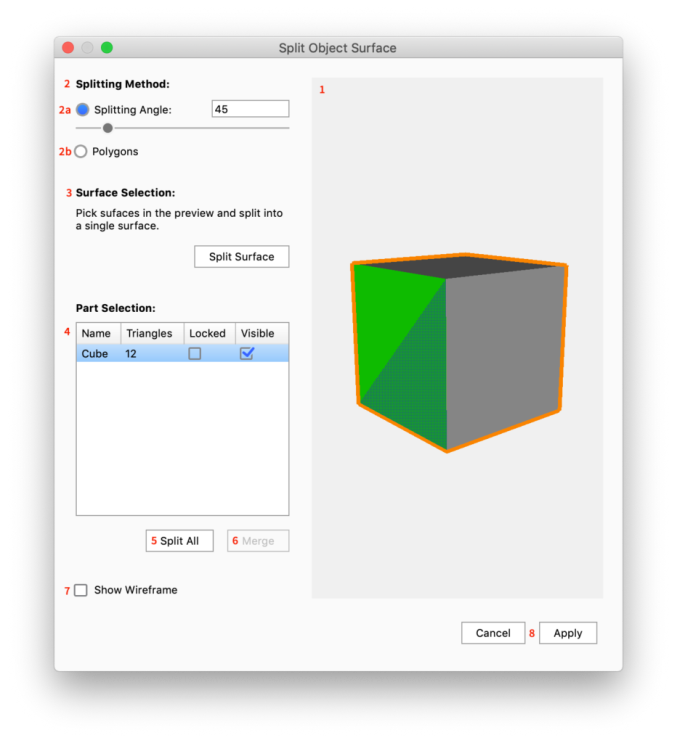

  1. Vorschau Die Vorschau zeigt das Objekt, das Sie zum Trennen ausgewählt haben. Grün hervorgehobene Flächen können mit der Schaltfläche Oberfläche trennen in eine einzelne Oberfläche aufgeteilt werden. Objekte, die in einem orangefarbenen Umriss markiert sind, können mithilfe der Schaltfläche Alle abtrennen in mehrere Oberflächen aufgeteilt werden (abhängig von der Trennungsmethode).
  2. Trennungsmethode Hiermit wird festgelegt, wie die Oberfläche (n) aufgeteilt werden.
    1. Trennungswinkel: Bestimmen Sie anhand des Winkels benachbarter Polygone, wo Sie das Bauteil trennen möchten. Jedes Polygon mit einer Fläche in einem Winkel, der kleiner als der eingegebene Wert ist, wird hervorgehoben. Dies ist nützlich, wenn die Trennung eine deutliche Falte oder ein deutlicher Winkel im Bauteil ist.
    2. Polygone: Verwenden Sie diese Option, um einzelne Polygone aus der Oberfläche auszuwählen.
  3. Marquée-Auswahl: Verwenden Sie dies, um einen Auswahlrahmen über den gewünschten Bereich zu ziehen.
  4. Pinsel-Auswahl: Mit der Pinsel-Auswahl können Sie Ihre Auswahl auf das Modell malen.
  5. Oberflächenauswahl Hiermit können Sie einzelne Oberflächen auswählen und trennen. Klicken Sie in die Vorschau, um die Oberfläche auszuwählen (halten Sie die Steuerung gedrückt, um mehrere auszuwählen).
    • Oberfläche trennen Trennen Sie den ausgewählten (grünen) Bereich in eine separate Fläche.
  6. Bauteilauswahl Mit dieser Option können Sie alle Oberflächen eines ausgewählten Bauteils basierend auf der Trennungsmethode auftrennen.
    • Bauteilliste: Listet alle Bauteile auf.
  7. Alle abtrennen Wählen Sie ein Bauteil in der Liste aus und drücken Sie Alle abtrennen.
  8. Zusammenfügen: Wenn Sie bestimmte getrennte Bauteile wieder zusammenfügen möchten, halten Sie die Umschalttaste gedrückt und wählen Sie die Bauteile aus, die Sie zusammenfügen möchten, und klicken Sie auf Auswahl zusammenfügen.
  9. Drahtmodel anzeigen Aktivieren Sie diese Option, um das Drahtmodel des Bauteils anzuzeigen.
  10. Abbrechen/Anwenden Um die Auftrennung abzuschließen, klicken Sie auf Anwenden, um die neuen Bauteile im Szenenbaum zu erstellen. Durch Abbrechen wird der Vorgang abgebrochen und das Bauteil wird so angezeigt, wie es beim Starten des Tools war.
