Geometrieschnitt

Mit dem Geometrieschnitt-Material können Sie Geometrie auf eine nicht-destruktive Art aus Ihrem Modell ausschneiden.



Einrichten des Geometrieschnitt-Materials

Fügen Sie einfach die Geometrie hinzu, die Sie für den Geometrieschnitt verwenden möchten, platzieren Sie sie so, dass sie in Ihr Modell schneidet, und weisen Sie ihr das Geometrieschnitt-Material zu.

Tipp
Sie können einfache Geometrie (Kugel, Würfel usw.) über das Hauptmenü> Bearbeiten> Geometrie hinzufügen in Ihre Szene importieren.

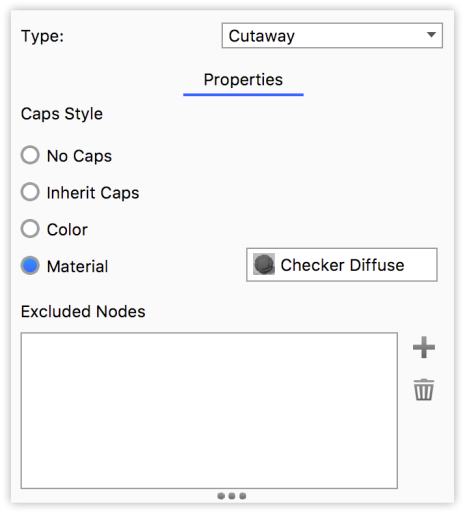

Kappenstil Keine Kappen – Die Schnittstellen bleiben offen. Kappen erben – Die Schnittstellen werden mit dem Material des Bauteils abgedeckt, in das geschnitten wurde. Farbe – Die Schnittstellen werden einfarbig abgedeckt. Wenn diese Option ausgewählt ist, wird die Kappenfarbe angezeigt. Klicken Sie auf die Farbeingabe, um eine andere Farbe festzulegen. Material – Verwenden Sie ein anderes Material für die Kappen. Ziehen Sie ein Material aus der Bibliothek in das Materialfeld in den Eigenschaften des Geometrieschnitt-Materials. Klicken Sie auf das Materialfeld, um das Material zu bearbeiten. Ausgenommene Objekte Wenn Sie nur in einige Teile Ihres Modells schneiden möchten, können Sie Objekte vom Geometrieschnitt ausschließen. Klicken Sie auf die Schaltfläche Hinzufügen und wählen Sie die Knoten aus, die Sie ausnehmen möchten. Um ein Bauteil aus dem Ausschluss zu entfernen, wählen Sie es in der Liste aus und klicken Sie auf die Schaltfläche Löschen .

Einschränkungen

• Transparenz Maps auf Geometrieschnitt-Kappen wird nicht unterstützt.
• Überblenden-Animationen werden von Geometrieschnitt-Materialien unterstützt.
• Angezeigte Kappen sind dazu gedacht, nur mit geschlossenen Oberflächen (Feste Oberflächen) verwendet zu werden. Bei nicht geschlossener Geometrie können die Kappen Artefakte aufweisen.

Bekannte Probleme

• Co-planare Oberflächen: Wenn Sie zwei co-planare Bauteile haben, von denen eines vom Geometrieschnitt ausgenommen ist, und Sie vererbte Kappen oder Materialkappen verwenden, können auf der Oberfläche des ausgenommenen Materials Artefakte auftreten.
• Schatten: Geometrieschnitt-Material kann die Schatten auf dem Umgebungsboden beeinflussen. Wenn das Geometrieschnitt-Objekt den Umgebungsboden berührt, schneidet es diesen genau so, wie es normale Bauteile schneidet.
  • Problemumgehung: Fügen Sie eine Grundebene hinzu (Bearbeiten> Geometrie hinzufügen> Grundebene hinzufügen) und schließen Sie sie vom Geometrieschnitt aus.
• Kamera in Geometrieschnitt-Objekt: Wenn sich die Kamera im Geometrieschnitt-Objekt befindet, werden Farbkappen nicht angezeigt. Verwenden Sie Materialkappen, werden alle Objekte in der Szene mit dem Kappenmaterial angezeigt.
• Ausgenommene Objekte:
  • Geometrieschnitt-Objekte weisen falsche Reflexionen auf – Objekte, die vom Geometrieschnitt ausgenommen wurden, zeigen Reflexionen von der Innenseite des geschnittenen Objekts.
  • Schlechte Schatten auf Ausgenommenen Objekten.
  • Glas und Dünnschicht erscheinen als Metall, wenn sie auf ein vom Geometrieschnitt ausgenommenes Objekt angewendet wurden – tritt nur im Produktmodus auf.
