Modelle und Bauteile bewegen

Sie können Ihr Bauteil/Model auf 2 Arten Verschieben, Drehen oder Skalieren, entweder über das Move-tool oder über die Positions-Einstellungen des Ausgewählten Models/Bauteils in der Positionieren-Registerkarte unter dem Szenenbaum im Projekt Fenster.

 Move-Tool

Das Move Tool kann auf unterschiedliche Arten gestartet werden:

  • Rechtsklicken Sie ein Bauteil/Modell in im Szenenbaum und wählen Sie Bewegen.
  • Rechtsklicken Sie ein Bauteil in der Echtzeitansicht und Wählen Sie Auswahl verschieben , Bauteil verschieben oder Modell verschieben, abhängig davon was Sie bewegen möchten.
  • Klicken Sie den Move-Tool Schaltfläche in der Tools Auswahl im Ribbon oder in der Registerkarte Szene im Projekt Fenster. Wenn kein(e) Bauteil(e) ausgewählt ist/sind, öffnet dies einen Dialog der es ihnen ermöglicht ein Bauteil/Bauteile zum Bewegen auszuwählen.
  • Verwenden Sie die Schnelltaste Strg+d in Windows oder cmd+d auf Mac. Wenn kein(e) Bauteil(e) ausgewählt ist/sind, öffnet dies einen Dialog der es ihnen ermöglicht ein Bauteil/Bauteile zum Bewegen auszuwählen.

Hier erfahren Sie mehr über das Move tool.

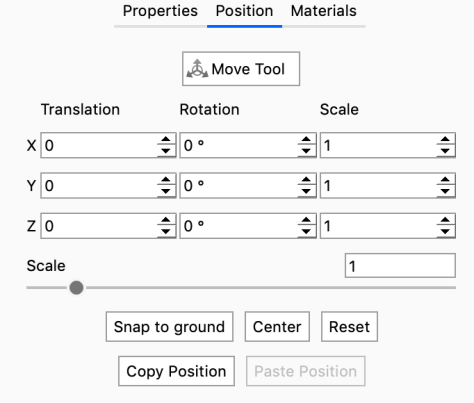

Szenenbaum- Positionieren

Translation XYZ

Legt die Mitte des/der aktuell ausgewählten Bauteils/Gruppe fest.

Rotation XYZ

Bestimmt die Rotation des Objekts um die Achsen.Verwendet die lokale Achsenausrichtung.

Skalierung XYZ

Ermöglicht es das Objekt entlang der Achsen zu skalieren. Dieser Faktor ist relativ zum übergeordneten Skalierungsfaktor.

Skalierungsregler

Übergeordneter Skalierungsfaktor des Objekts. Dieser Faktor ist relativ zum zur Größe des Objekts beim Import in die Szene.

An Boden Ausrichten

An Boden Ausrichten verschiebt das Modell entlang der Y-Achse(Hoch/Runter) so dass der am niedrigligendsten Punkt der Modell Ausdehnungs Box auf der Grundebene liegt. Dies kann verwendet werden wenn das Modell bewegt wurde und nicht länger die Grundebene berührt.

Zentrum

Zentriert das Objekt entlang der X und Z Achsen, beeinflusst jedoch nicht die Position entlang der Y-Achse.

Zurücksetzen

Zurücksetzen macht alle Positionsänderungen für das Element rückgängig und stellt die originalen Positionswerte die das Model beim Import hatte wieder her. Beachten Sie das Positionsänderungen Sowohl auf der Bauteil- und Gruppenebene angewendet werden können. Nur Änderungen auf der aktuellen Ebene werden zurückgesetzt.

Positionieren Kopieren/Einfügen
Dies ermöglicht es ihnen die Position, Rotation und Skalierung von einem Objekt zu kopieren und auf ein anderes anzuwenden.

Anmerkung
Wenn Sie ein Objekt in Ihre Szene Importieren wird die Position auf der Gruppenebene(Modellebene) angewendet. Diese wird an der Mitte der Szene ausgerichtet. Wenn Sie die Position in der das Model ursprünglich erstellt wurde als 0-Punkt definieren möchten, wählen Sie das Model und Klicken Sie Zurücksetzen.
